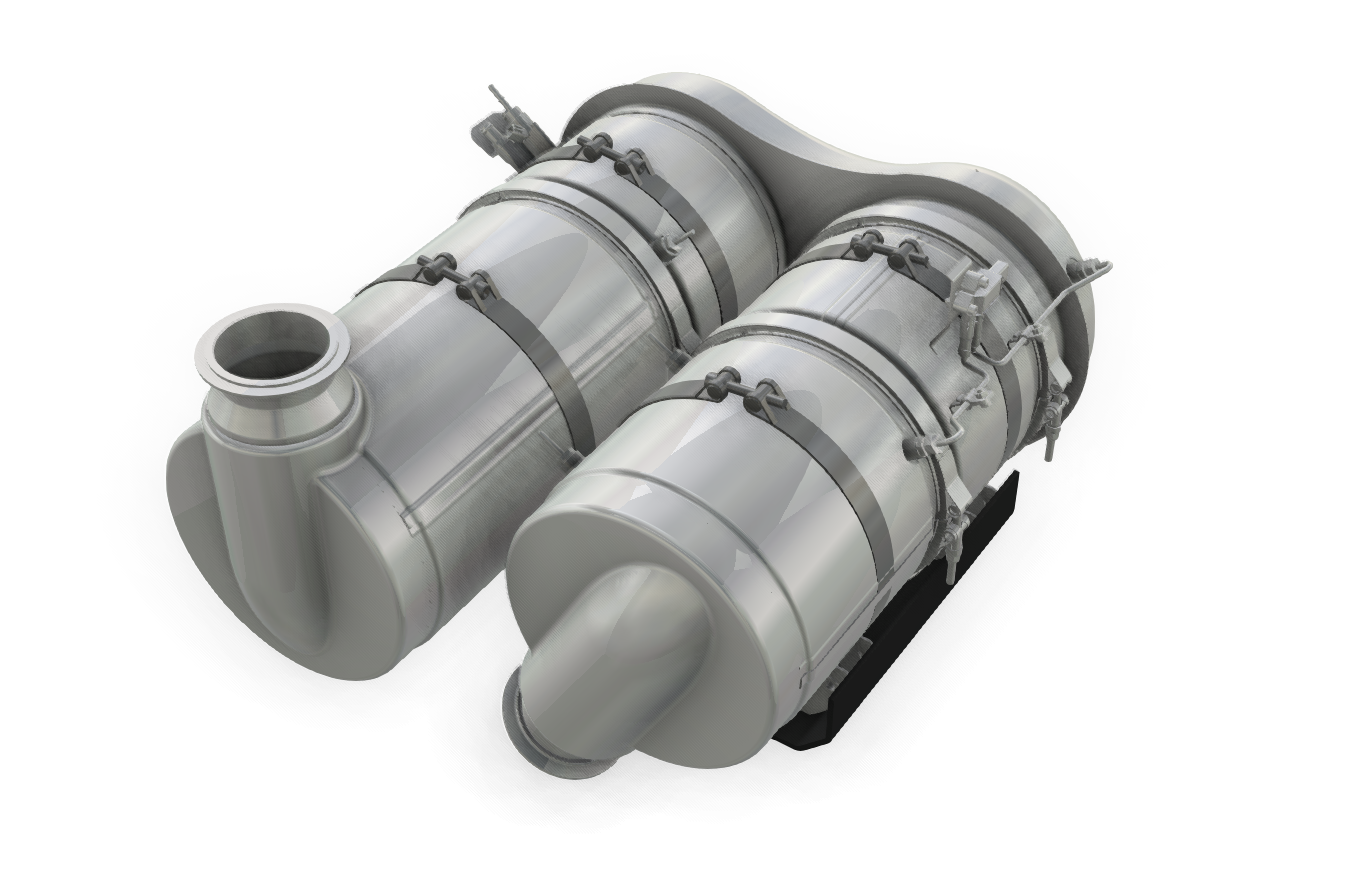

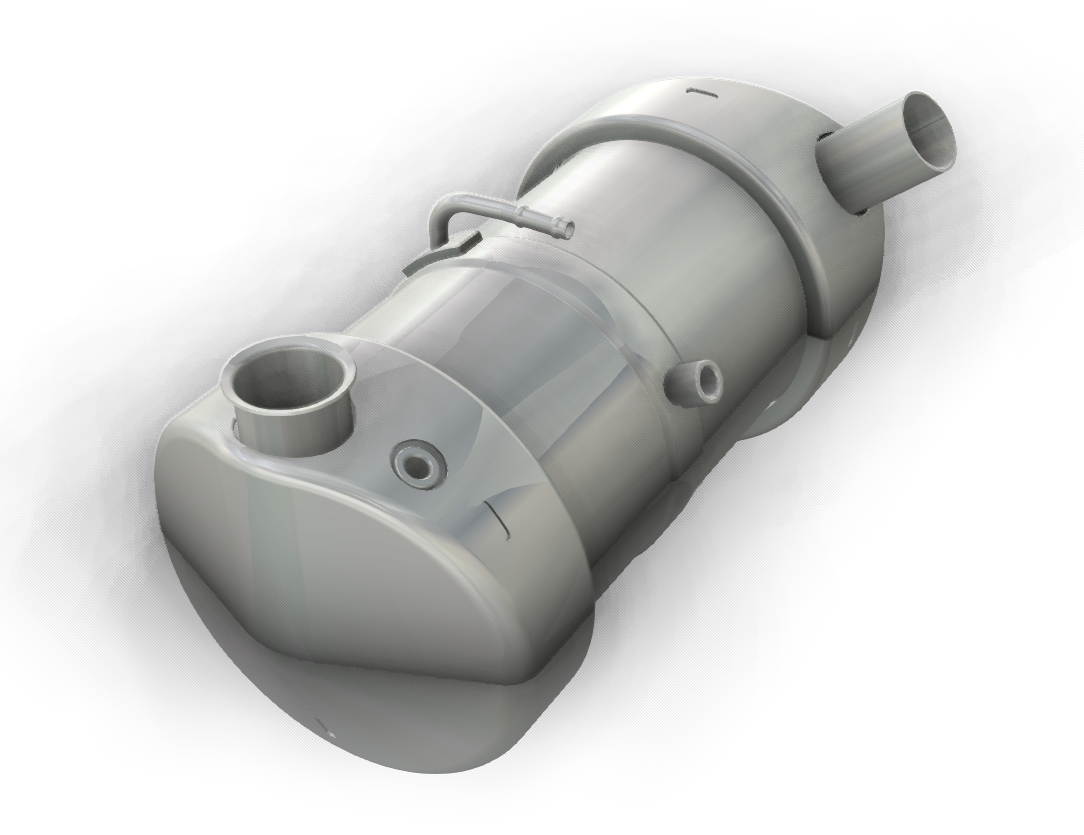

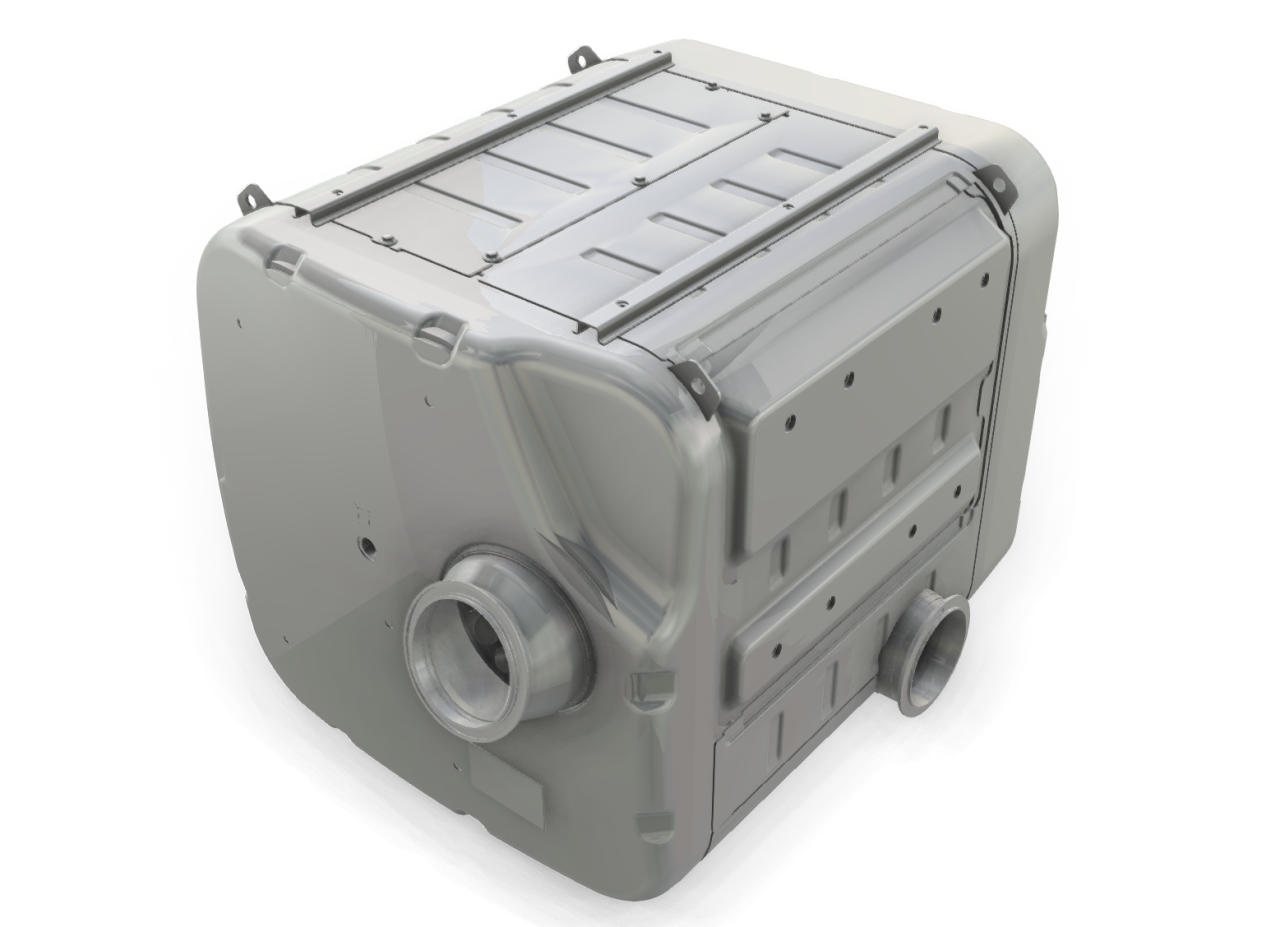

封装总成

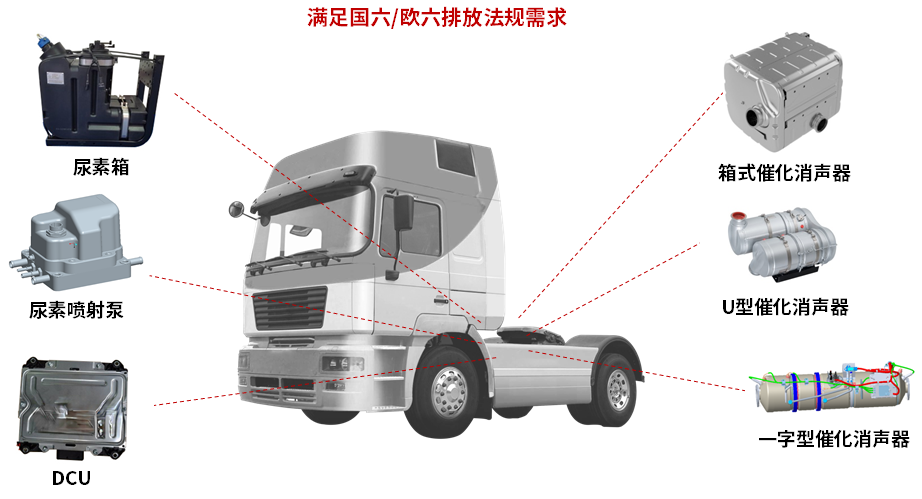

国六后处理系统概述

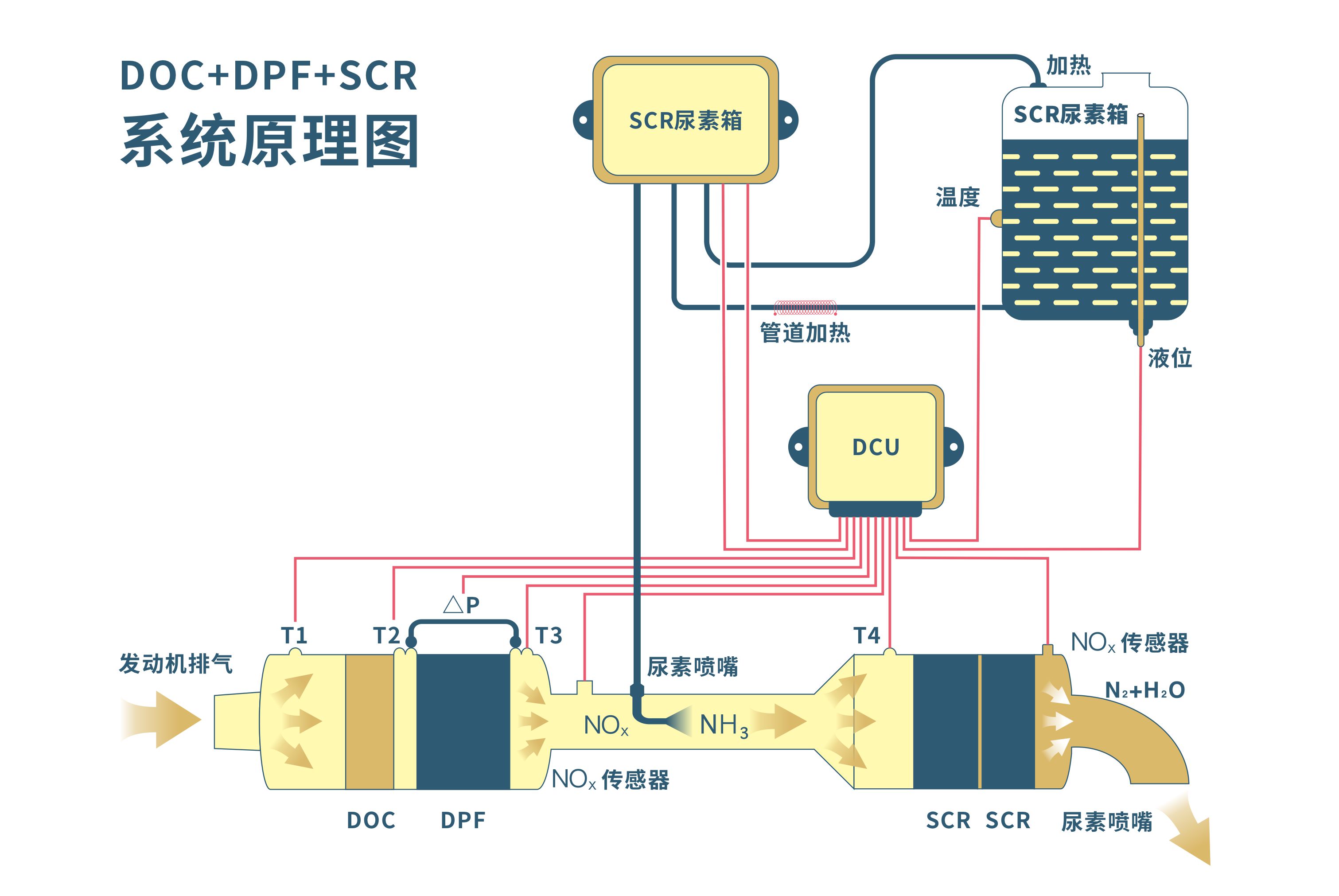

国六法规对排放限值、耐久性、一致性有很高的要求,对后处理系统的开发提出了新的挑战,整体来看,国内普遍采用的国六排放技术路线与欧美地区欧VI早期技术路线一致:EGR+DOC+DPF+SCR的形式。

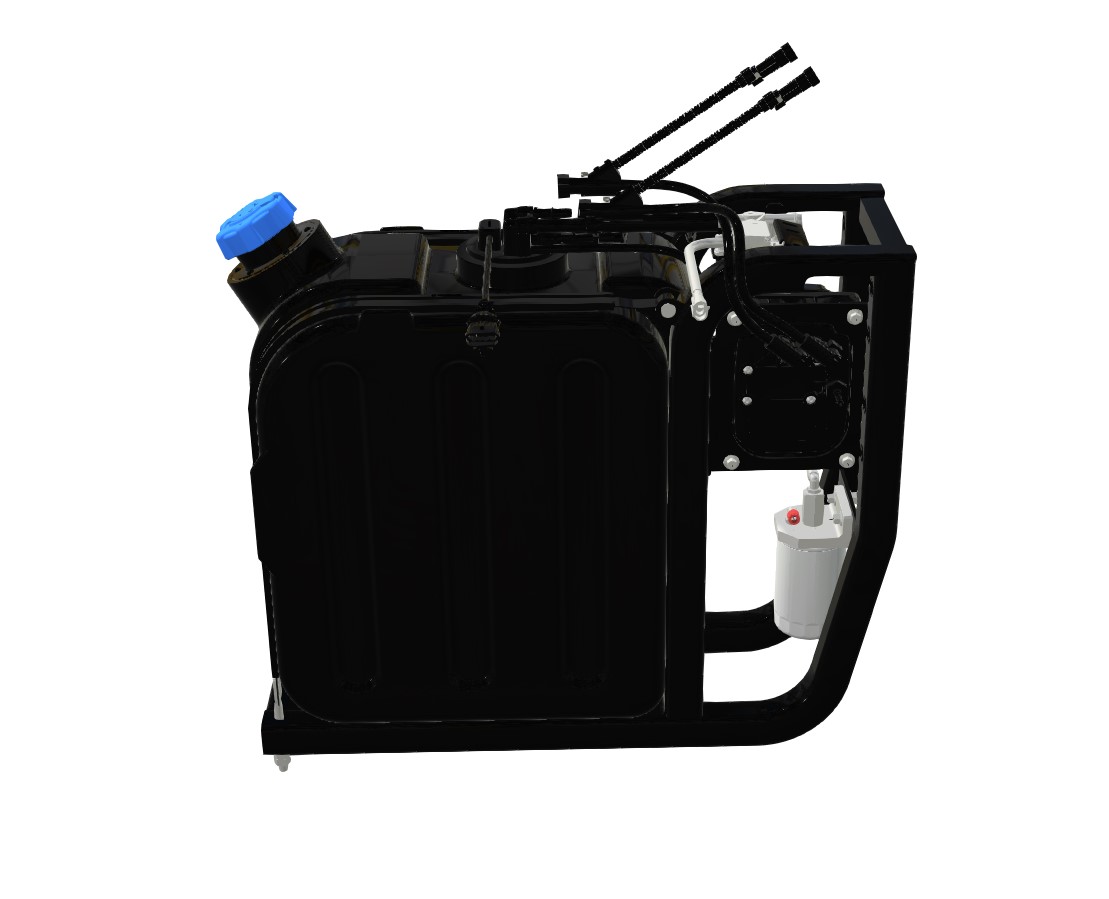

尿素箱总成

尿素箱总成

尿素箱总成用于尿素存储罐,同时能够准确检测箱体内温度,防止尿素结冰,主要用于安装在卡车上,装上尿素,经过发动机循环,排放达到国VI标准。国VI排放标准柴油机减排系统中需用到尿素水溶液,该尿素箱用于存储尿素水溶液,采用SCR选择性还原技术,利用尿素水溶液与氮氧化物Nox进行反应,生成无污染的氮气和水。

喷射系统

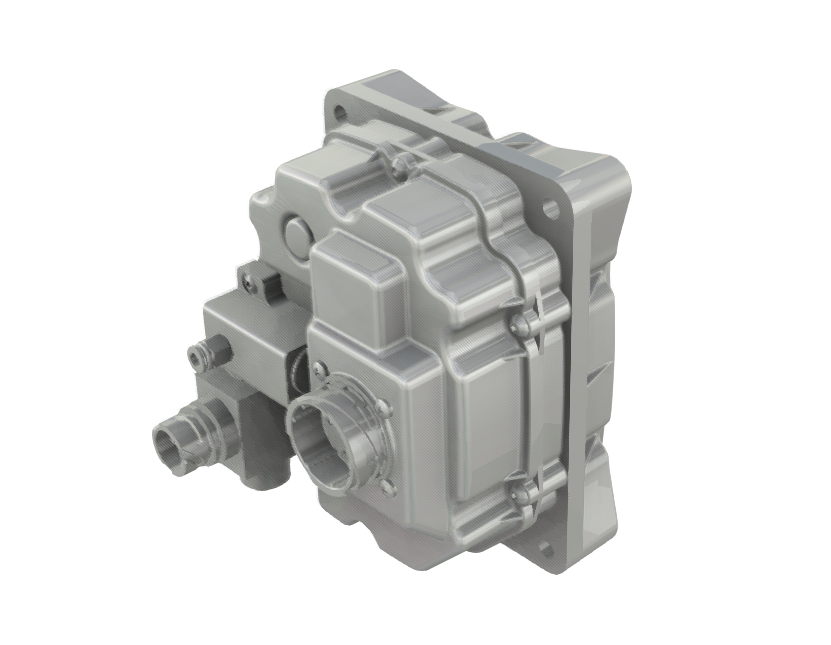

喷射泵

根据DCU的指令完成尿素溶液的计量与喷射,其工作过程如下:点火开关接通后,喷射泵上电初始化,并自动从上电初始状态切换到泵停止状态。喷射泵在排空状态下以高频率运转;;排空状态完成后,切换到喷射状态,实际喷射量为0;喷射泵在接收到ECU发送的尿素喷射量命令信息以后进行计量喷射。

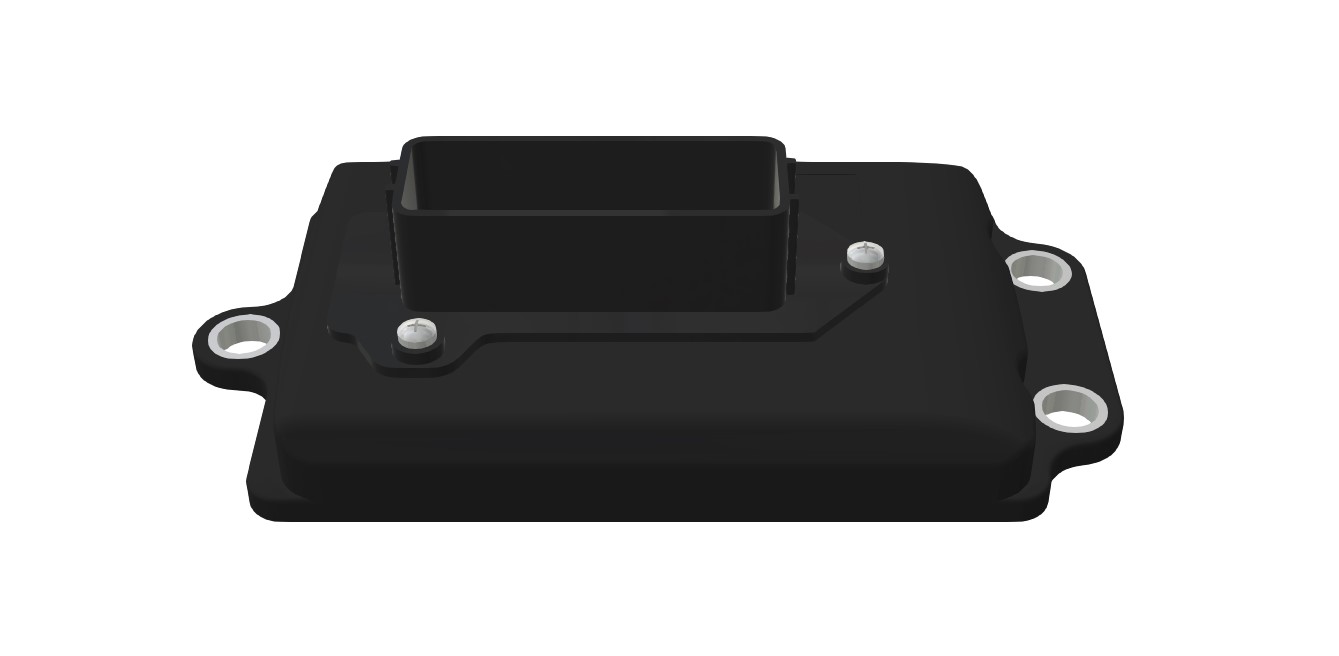

DCU

DCU的主要功能有两种,一是准确控制尿素溶液喷射量、控制喷射压力、控制加热系统、控制回抽电磁阀以及各种传感器的信号采集、执行器的驱动;二是具备OBD振断功能。

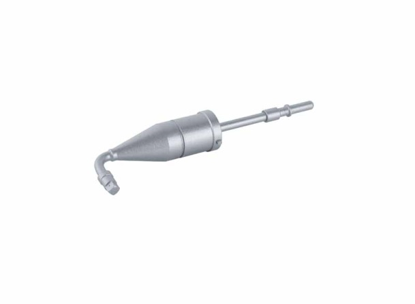

喷嘴


尿素喷嘴是SCR系统的核心部件之一,用于将计量喷射泵传输过来的空气与尿素水溶液车用尿素混合物喷入到混合管中,使液体雾化蒸发,与排气均匀混合。
